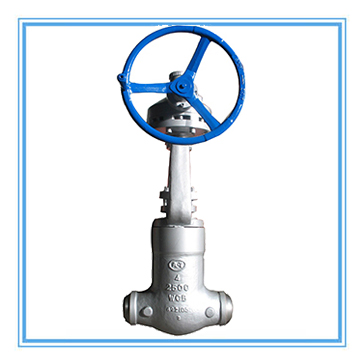

Z60Y焊接闸阀与管路连接采用焊接式结构。

型号：Z60Y/Z62Y

口径：DN50-DN400

压力：16MPA-32MPA

材质：WCB/WC6/WC5/WC9（Y）

一、Z60Y焊接闸阀概述

1、设计制造按JB/T3595等标准，可与国产设备配套使用

2、阀门中腔采用压力自紧式密封结构、密封性能好，支管两端为焊接结构。

3、闸板与阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。

4、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

二、手动焊接闸阀优点

1、流体阻力小,密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制,不扰流、不降低压力。

4、形体简单,结构长度短，制造工艺性好，适用范围广。

三、手动焊接闸阀执入标准

制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；

结构长度按E101的规定或按用户提供尺寸

焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
