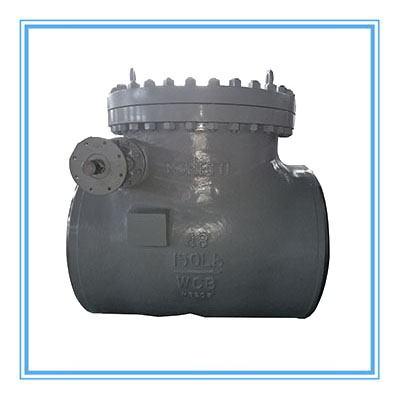

抽汽止回阀当前位置:首页抽汽止回阀

抽汽止回阀

抽汽止回阀特点

1.设计制造验收标准采用ANSIB16.34、E101或JB/T3595,强度及密封性能完全符合标准需要,真空状态下的阀门进行真空试验,整机寿命满足用户要求。

2.阀瓣设计为经摇杆与阀杆活动连接,可与阀认密封面自对对中,保证密封面吻合。

3.针对不同温度,主体材料采用碳钢或高温钢,密封面堆焊硬质合金。

4.阀门配有阻尼重锤,可平衡关闭件动力矩,防止不锤的发生。

5.阀座密封面倾斜一定角度,减少关闭时间,减轻冲击,保护设备本身和管道安全。

6.阀体内腔采用流线型设计,流通能力大,减小阀门阻力。

7.执行机构为弹簧复位式气缸或液压缸,并与阀门关闭件动作相对独立,执行机构故障不影响关闭件动作。

8.关闭件开启设有限位机构,避免开启过位造成损坏。

9.气缸戒液压缸内壁涂耐磨耐蚀层,可增加寿命,减轻动作阻力,使阀门灵活、可靠。

10.执行机构配有阀门开关位置信号输出、阀门开启位置就地指示。

抽气逆止阀设计制造检验标准

设计制造标准:ASME/ANSIB16.34、E101、JB/T3595

结构长度标准:JB/T3595、ASME/ANSIB16.10、GB/T12221

焊接端或法兰标准:GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82

试验验收标准:JB/T9092、JB/T3595、ASME/ANSIB16.34、E101

抽汽止回阀技术参数:

公称通径:DN200-1000mm

公称压力:PN0.6-10.0mpa

工作温度:200-510°C

抽气止回阀阀体材料:

阀体 阀瓣 摇杆 阀盖:WCB,WC6,WC9

阀杆:2Cr13,CrMoV

抽汽止回阀结构特点

1、密封面堆焊Cr13系不锈钢或钴基硬质合金,有良好的耐磨性,密封性能稳定可靠。

2、重锤通过加长杆和拨叉作用于销轴,用以平衡和摇杆的重力矩,防止水锤现象的发生。当介质正向流动时,有助于打开阀门,并在运行中保持阀门的平稳和减少振动。

3、当介质正向流动时,气缸下腔进气,与重锤共同作用,合阀瓣平衡地处在全开位置。当介质反向流动时,气缸活塞下腔迅速泄压,阀瓣在0.5秒内快速关闭。
